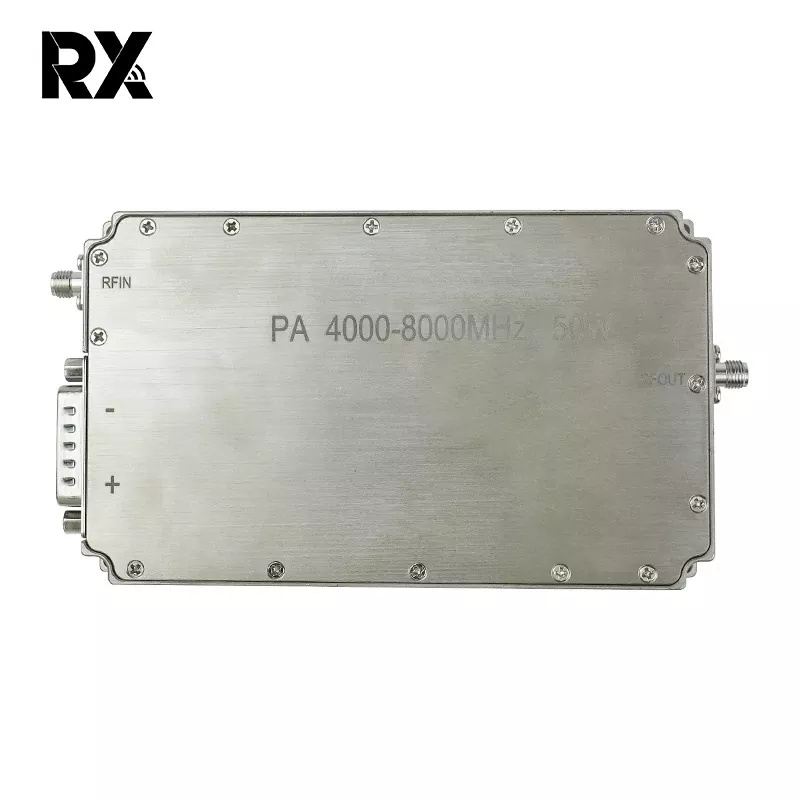

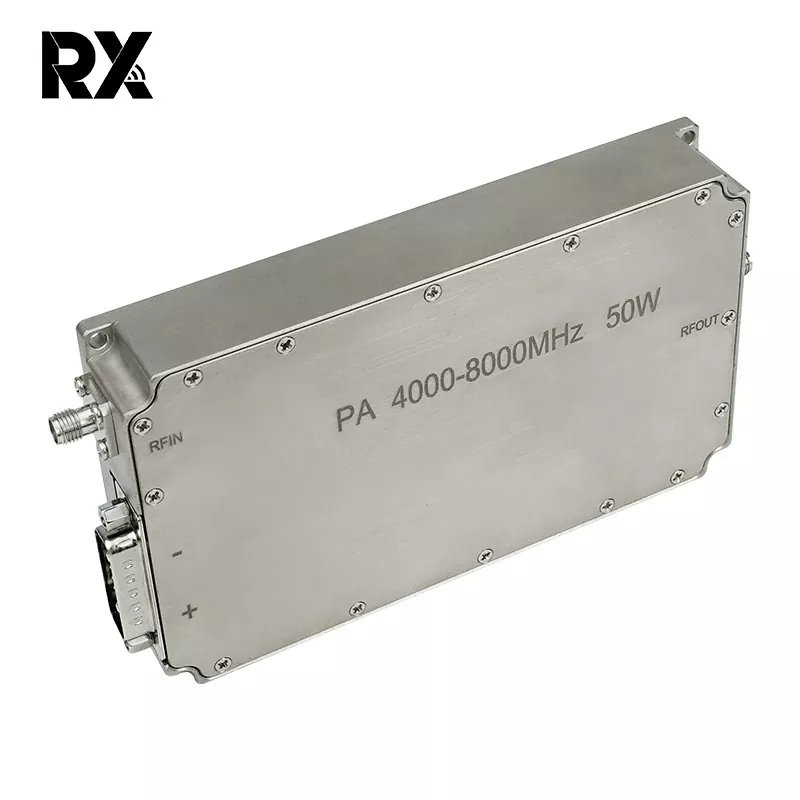

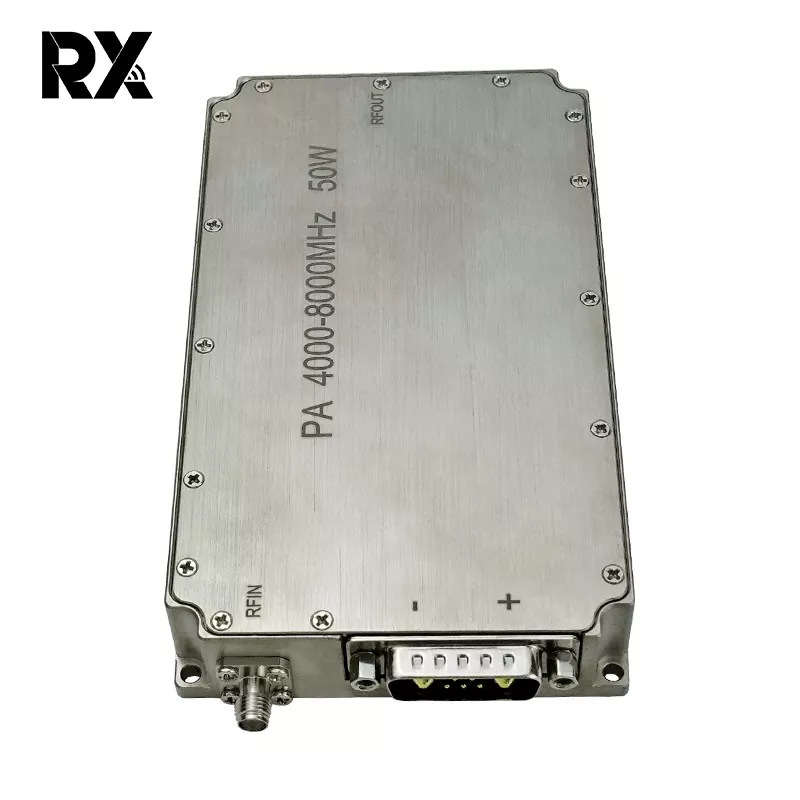

Ultra-Wideband C-Band 4-8 GHz 50W เพาเวอร์แอมป์ระบบ RF

เพาเวอร์แอมป์บรอดแบนด์ 50W นี้เป็นโมดูล RF ประสิทธิภาพสูงที่ออกแบบมาสำหรับการใช้งานที่ต้องการกำลังเอาต์พุตที่แข็งแกร่งในช่วงความถี่ 4GHz ถึง 8GHz ด้วยการใช้เทคโนโลยี GaN (แกลเลียมไนไตรด์) ขั้นสูง ให้ความหนาแน่นของพลังงานสูง ประสิทธิภาพที่ยอดเยี่ยม และความเป็นเส้นตรงที่เชื่อถือได้บนแบนด์วิดธ์ที่กว้างทันที แอมพลิฟายเออร์ได้รับการออกแบบทางวิศวกรรมเพื่อความเสถียร ความทนทาน และประสิทธิภาพที่สม่ำเสมอในสภาพแวดล้อมที่มีความต้องการสูง

ส่งคำถาม

รายละเอียดสินค้า

คุณสมบัติที่สำคัญ

ประสิทธิภาพบรอดแบนด์: ทำงานได้อย่างราบรื่นบนสเปกตรัม 4GHz ถึง 8GHz (C-Band) เต็มรูปแบบโดยไม่จำเป็นต้องสลับแบนด์

กำลังขับสูง: ให้กำลังขับอิ่มตัวทั่วไปขั้นต่ำ 50 วัตต์ (47dBm) ทั่วทั้งย่านความถี่

อัตราขยายสูง: นำเสนออัตราขยายสัญญาณขนาดเล็กโดยทั่วไปที่ 50dB (ขั้นต่ำ) ทำให้มั่นใจได้ถึงการขยายสัญญาณที่มีประสิทธิภาพจากแหล่งพลังงานต่ำ

ความเรียบของเกนที่ดีเยี่ยม: รักษาความเรียบของเกนที่เหนือกว่าโดยทั่วไปที่ ±1.5dB ตลอดช่วงความถี่ทั้งหมดเพื่อประสิทธิภาพที่สม่ำเสมอ

ประสิทธิภาพสูง: ผสมผสานการออกแบบที่มีประสิทธิภาพสูง โดยทั่วไปแล้วจะบรรลุประสิทธิภาพการเพิ่มพลังงาน (PAE) 30% ซึ่งช่วยลดภาระความร้อนและการใช้พลังงาน DC

ประสิทธิภาพเชิงเส้นที่แข็งแกร่ง: เสนอจุดการบีบอัดสูง 1dB (OP1dB) โดยทั่วไป > 47dBm รองรับการขยายทั้งแบบเชิงเส้นและแบบอิ่มตัวสำหรับรูปแบบการมอดูเลชั่นต่างๆ

การป้องกันและควบคุมแบบรวม: ประกอบด้วยคุณลักษณะด้านความปลอดภัยที่ครอบคลุม: การป้องกันแรงดันย้อนกลับ การปิดเครื่องเกินอุณหภูมิ และเอาต์พุตเกินพิกัด / การป้องกัน VSWR อินเทอร์เฟซแบบอะนาล็อกมาตรฐานสำหรับการควบคุมอคติ เปิด/ปิด (TTL) และการตรวจสอบสถานะ

การจัดการระบายความร้อน: ออกแบบด้วยระบบระบายความร้อนแผ่นฐานที่มีประสิทธิภาพเพื่อให้มั่นใจถึงการทำงานที่เชื่อถือได้ภายใต้สภาวะโหลดเต็มที่ ช่วงอุณหภูมิกรณีปฏิบัติงาน: -40°C ถึง +85°C

โครงสร้างที่ทนทาน: ตั้งอยู่ในบรรจุภัณฑ์โลหะที่แข็งแรงและปิดผนึกอย่างแน่นหนาเพื่อการป้องกันที่เหนือกว่าและความยืดหยุ่นต่อสิ่งแวดล้อม เหมาะสำหรับการใช้งานทางทหาร การบินและอวกาศ และอุตสาหกรรม

เลขที่	คำอธิบาย	เครื่องหมาย	นาที	ประเภท	สูงสุด	หน่วย	หมายเหตุ
1.	ความถี่ในการทำงาน	บีดับเบิลยู	4000		8000	เมกะเฮิรตซ์
2.	กำลังไฟฟ้าเข้า	เข็มหมุด		0		เดซิเบลเมตร
3.	กำลังขับ CW	ส.ส	47	48.5	49.5	เดซิเบลเมตร	คลื่นต่อเนื่อง
4.	เพิ่มพลัง	กพ	47		49.5	เดซิเบลเมตร	@ พิน=0 dBm
5.	ความเรียบของการรับพลังงาน	△จีพี		±1.5		เดซิเบล	@ พิน=0 dBm
6.	สัญญาณขนาดเล็ก	G	49	50.5	52	เดซิเบล	@พิน=-5dBm
7.	สัญญาณขนาดเล็กได้รับความเรียบ	△ก		±2		เดซิเบล	@พิน=-5dBm
8.	การสูญเสียผลตอบแทนการป้อนข้อมูล	ส11		-15		เดซิเบล
9.	แรงดันไฟฟ้าที่ใช้งาน	วีดีซี	28	28	32	V
10.	การบริโภคในปัจจุบัน	A		6	8	A	@ หน้ามุ่ย=50~90W
11.	อุณหภูมิในการทำงาน		-40°C~+50°C
12.	อินพุตตัวเชื่อมต่อ RF		SMA หญิง
13.	เอาต์พุตตัวเชื่อมต่อ RF		SMA หญิง
14.	น้ำหนัก			0.439	0.50	กก
15.	ยาวกว้างสูง		1348022			มม
16.	กำลังไฟฟ้าเข้า	พินแม็กซ์	-5		5	เดซิเบลเมตร

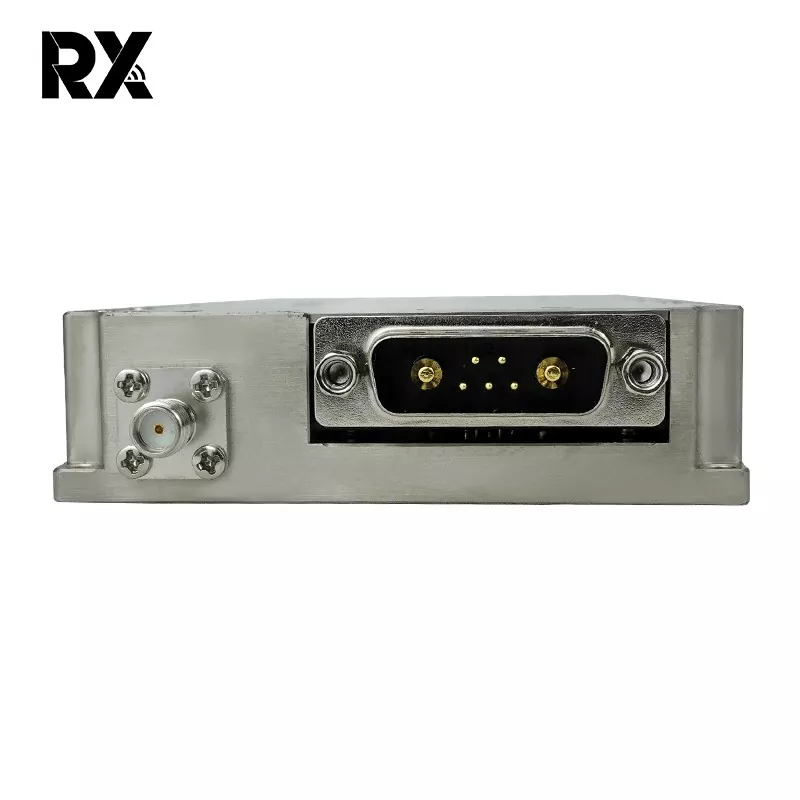

17.	คำจำกัดความของอินเทอร์เฟซ (7W2 ตัวเมีย)	วีดีดี	A1	พื้น
		จีเอ็นดี	A2	28Vdc
		ความรู้สึกปัจจุบัน	1	แรงดันไฟฟ้าแบบอะนาล็อกสัมพันธ์กับกระแสของโมดูล@100mV/A
		ความรู้สึกชั่วคราว	2	แรงดันไฟฟ้าแบบอะนาล็อกสัมพันธ์กับอุณหภูมิของโมดูล@10mV/℃
		เปิดใช้งาน	3	เปิดใช้งานเครื่องขยายเสียง			เปิดใช้งานแอมพลิฟายเออร์: TTL Logic High (3.3V) (ดึงภายใน-ต่ำ)
		จีเอ็นดี	4	พื้น
	มิติโดยรวม	บันทึก: 1、 ขนาดโดยรวมมีไว้เพื่อการอ้างอิงเท่านั้น 2、 ขนาดสามารถเพิ่มหรือลดได้อย่างเหมาะสมตามความต้องการของลูกค้า 3、 ตำแหน่งของอินเทอร์เฟซอินพุต อินเทอร์เฟซเอาต์พุต และอินเทอร์เฟซแหล่งจ่ายไฟสามารถเปลี่ยนแปลงได้ตามความต้องการที่แท้จริงของลูกค้า
