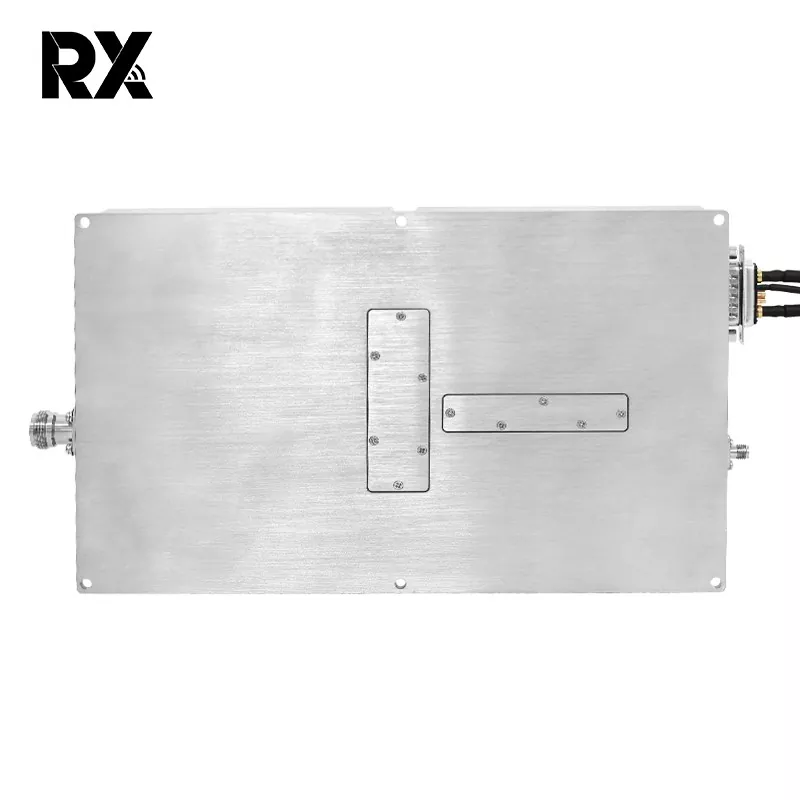

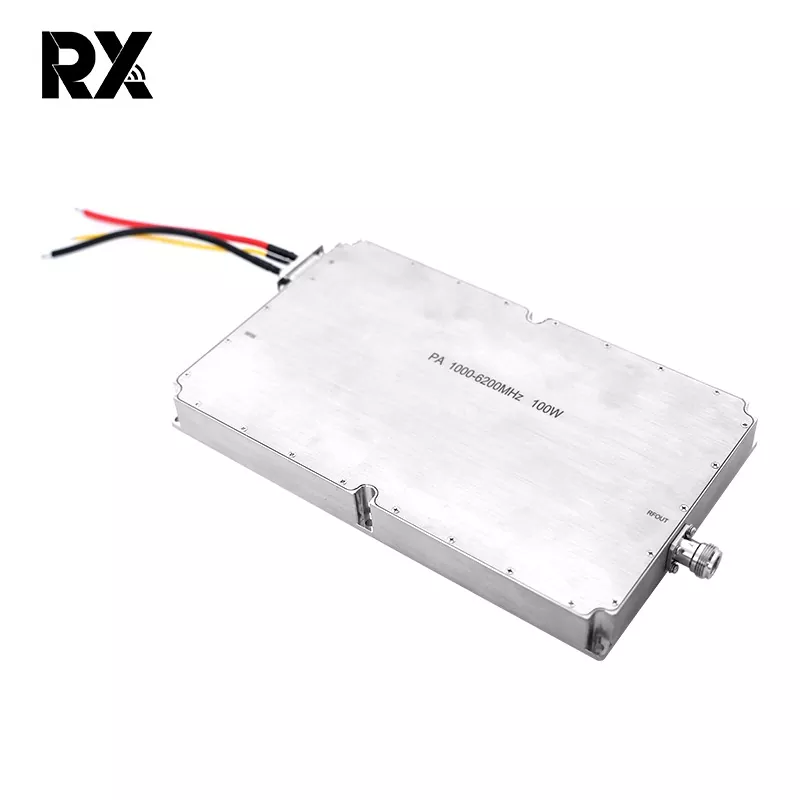

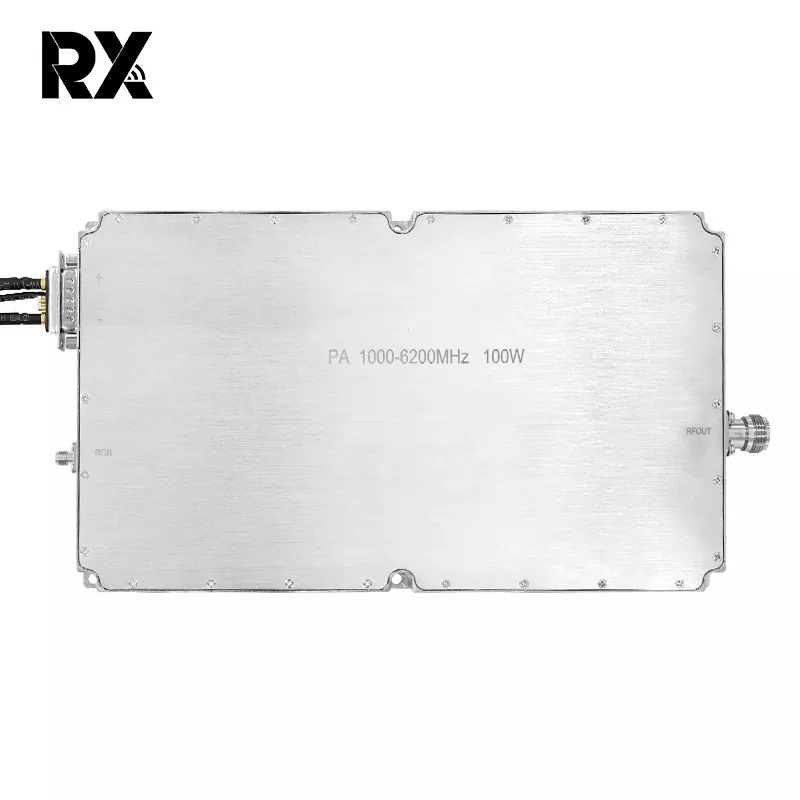

เพาเวอร์แอมป์กำลังสูง 100W ความถี่กว้างพิเศษ 1000-6000MHz

เครื่องขยายสัญญาณเสียงกำลังสูง 100W ที่มีแถบความถี่กว้างพิเศษ 1000-6000MHz เป็นโมดูล RF โมดูลเดียวสามารถครอบคลุมความถี่ 1-6 GHz ทำให้ไม่จำเป็นต้องใช้วงจรสวิตชิ่งแบบหลายแบนด์แบบเดิม ช่วยลดขนาดและความซับซ้อนของระบบได้อย่างมาก เหมาะสำหรับสถานการณ์ที่เกี่ยวข้องกับความคล่องตัวของความถี่ การกระโดดความถี่ หรือการรบกวนบรอดแบนด์

ส่งคำถาม

รายละเอียดสินค้า

เพาเวอร์แอมป์กำลังสูง 100W ความถี่กว้างพิเศษ 1000-6000MHz

โมดูลนี้ใช้เทคโนโลยี GaN โดยมีการกระจายความร้อนน้อยกว่า LDMOS ถึง 30% ที่กำลังไฟ 100W ที่เทียบเท่า ทำให้มีการกระจายความร้อนสูงและพลังงานสูงอย่างแท้จริง จึงช่วยยืดอายุการใช้งานของโมดูล นอกจากนี้ เราได้เพิ่มการป้องกันอุณหภูมิ การป้องกันโหลด การป้องกันแรงดันไฟฟ้าเกิน และการป้องกันโอเวอร์ไดรฟ์ให้กับแผงวงจร ทำให้ไม่จำเป็นต้องใช้ฟังก์ชันการป้องกันภายนอก และเพิ่มประสิทธิภาพในการปฏิบัติงานได้อย่างมาก

ต่างจากความถี่แนร์โรว์แบนด์ทั่วไป ย่านความถี่กว้างพิเศษ (1000-6000MHz) ต้องการมาตรฐานคุณภาพด้านเทคนิคและส่วนประกอบที่สูงกว่า เพื่อให้ได้คุณลักษณะย่านความถี่กว้างพิเศษ กำลังสูง และความน่าเชื่อถือสูง เครื่องขยายสัญญาณเสียง 100W ในย่านความถี่กว้างพิเศษ 1000-6000MHz ได้แสดงให้เห็นถึงประสิทธิภาพที่โดดเด่นในการสื่อสารหลายย่านความถี่สมัยใหม่ การทดสอบ EMC สงครามอิเล็กทรอนิกส์ และระบบต่อต้านโดรน

ข้อมูลจำเพาะของเพาเวอร์แอมป์ 1,000-6200MHz100W (TC = 25 ℃)

เลขที่	คำอธิบาย	เครื่องหมาย	นาที	ประเภท		สูงสุด	หน่วย	หมายเหตุ
1.	ความถี่ในการทำงาน	บีดับเบิลยู	1000			6200	เมกะเฮิรตซ์
2.	กำลังไฟฟ้าเข้า	เข็มหมุด		2			เดซิเบลเมตร
3.	กำลังขับ CW	ส.ส	50.5	51		52.5	เดซิเบลเมตร	คลื่นต่อเนื่อง
4.	เพิ่มพลัง	กพ	48.5	49		50.5	เดซิเบลเมตร	@ พิน=2 dBm
5.	ความเรียบของการรับพลังงาน	△จีพี		±1.5			เดซิเบล	@ พิน=2 dBm
6.	การสูญเสียผลตอบแทนการป้อนข้อมูล	ส11		-15			เดซิเบล
7.	แรงดันไฟฟ้าที่ใช้งาน	วีดีซี	28	28		32	V
8.	การบริโภคในปัจจุบัน	A		17		21.5	A	@ หน้ามุ่ย=110~180W
9.	อินพุตตัวเชื่อมต่อ RF		SMA หญิง

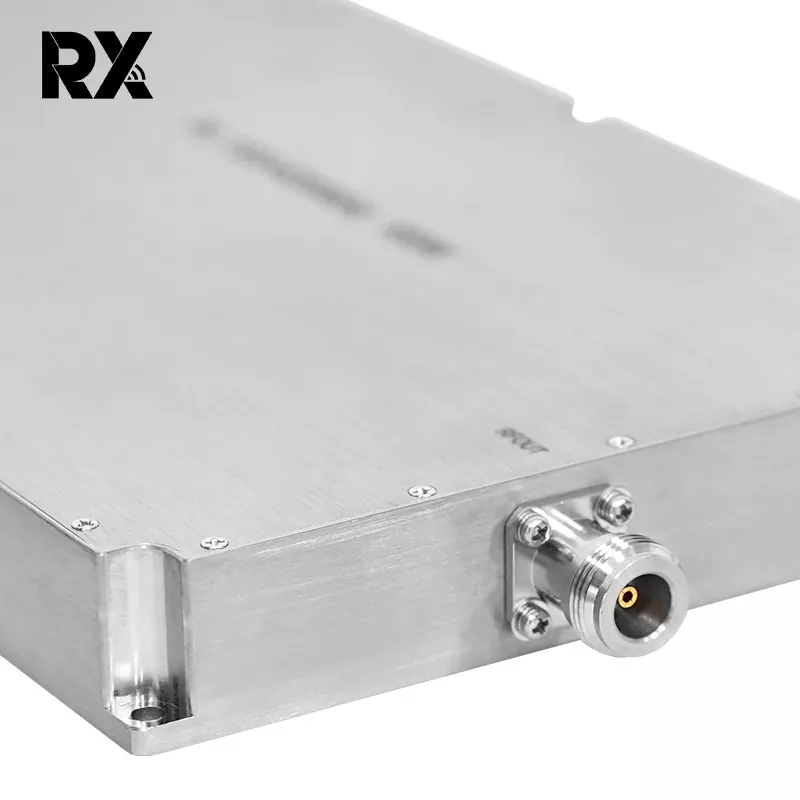

10.	เอาต์พุตตัวเชื่อมต่อ RF		เอ็น, เพศหญิง
11.	น้ำหนัก			1.9		2	กก
12.	ยาวกว้างสูง		25015025			มม
13.	กำลังไฟฟ้าเข้าสูงสุด	พินแม็กซ์	≤10			เดซิเบลเมตร

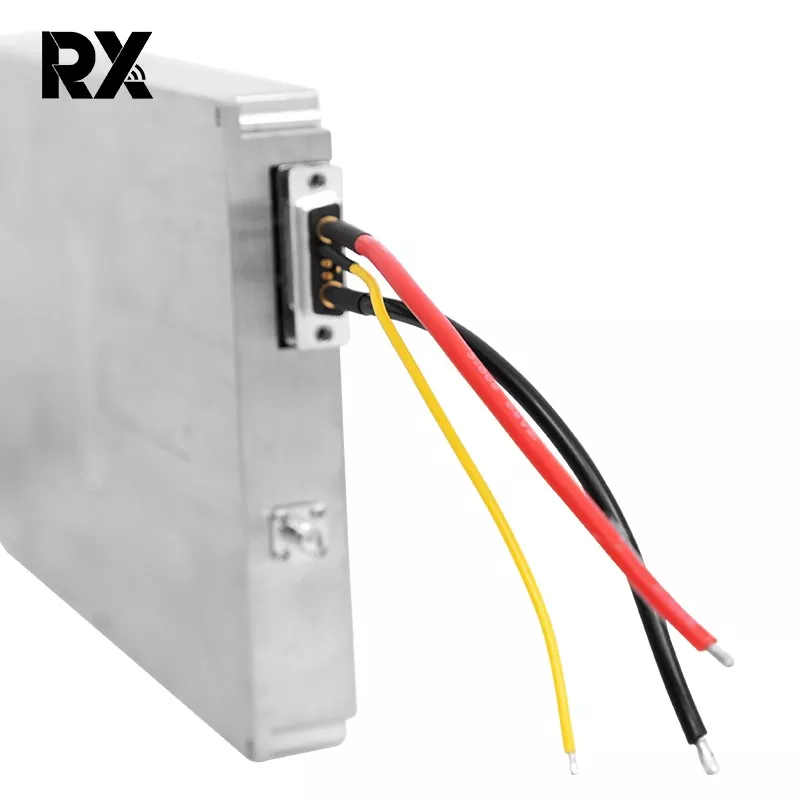

14.	คำจำกัดความของอินเทอร์เฟซ (7W2 ตัวเมีย)	วีดีดี	A1		28Vdc
		จีเอ็นดี	A2		พื้น
		การป้องกันกระแสเกิน	2		การทำงานปกติ: 0V ป้องกันกระแสเกิน:+5V			ป้องกันกระแสเกิน@25A
		การป้องกันอุณหภูมิเกิน	2		การทำงานปกติ: 0V การป้องกันอุณหภูมิเกิน:+5V			อุณหภูมิสูงเกินไป
		เปิดใช้งาน	3		5V~Vdd:เปิด 0V:ปิด			การป้องกันที่ 100 ℃
		จีเอ็นดี	4		พื้น
		สถานะ	5		การทำงานปกติ: 0V การป้องกันสถานะ:+5V
