หน้าที่หลักของตัวหมุนเวียนในตัวส่งสัญญาณรบกวนโดรนคืออะไร?

เครื่องหมุนเวียนมีบทบาทสำคัญในเครื่องรบกวนสัญญาณโดรน ช่วยให้มั่นใจในการส่งสัญญาณ การแยกสัญญาณ และการป้องกันส่วนประกอบ RF ที่ละเอียดอ่อนได้อย่างมีประสิทธิภาพ นี่คือหน้าที่หลักของพวกเขา:

1. การควบคุมทิศทางสัญญาณ (แยก)

(1) เครื่องหมุนเวียนเป็นอุปกรณ์ที่ไม่ซึ่งกันและกันซึ่งกำหนดเส้นทางสัญญาณในเส้นทางลูปคงที่ (เช่น พอร์ต 1 → พอร์ต 2 → พอร์ต 3 → พอร์ต 1)

(2) ในอุปกรณ์ส่งสัญญาณรบกวน จะแยกสัญญาณที่ส่งออกจากพลังงานที่สะท้อน ป้องกันการรบกวนในตัวเองและปรับปรุงความแม่นยำในการติดขัด

2. ปกป้องเครื่องขยายสัญญาณ RF

(1) อุปกรณ์ส่งสัญญาณรบกวนกำลังสูงสร้างสัญญาณ RF ที่ทรงพลังซึ่งสามารถสะท้อนกลับและสร้างความเสียหายให้กับเครื่องส่งสัญญาณได้

(2) ตัวหมุนเวียนเปลี่ยนเส้นทางพลังงานที่สะท้อนไปยังโหลดจำลอง (พอร์ต 3) แทนแอมพลิฟายเออร์ ช่วยเพิ่มความทนทานของระบบ

3. การจัดการสัญญาณหลายช่องสัญญาณ

(1) อุปกรณ์ส่งสัญญาณรบกวนขั้นสูงใช้ตัวหมุนเวียนเพื่อสลับระหว่างเสาอากาศหลายตัวหรือคลื่นความถี่โดยไม่เกิดสัญญาณรั่ว

(2) สามารถติดขัดลิงก์การสื่อสารของโดรนที่แตกต่างกันได้พร้อมกัน (เช่น การควบคุม วิดีโอ GPS)

4. ความเสถียรและประสิทธิภาพของความถี่

(1) ลดการสูญเสียการแทรกให้เหลือน้อยที่สุด (น้อยกว่า 0.5 dB ในเครื่องหมุนเวียนคุณภาพสูง) รับประกันกำลังสูงสุดที่ส่งถึงเสาอากาศ

(2) รองรับการทำงานย่านความถี่กว้าง (เช่น 1-6 GHz) ซึ่งมีความสำคัญอย่างยิ่งในการครอบคลุมความถี่ของโดรนที่แตกต่างกัน

5. บูรณาการกับส่วนประกอบอื่น ๆ

(1) มักจะจับคู่กับตัวแยกเพื่อระงับการสะท้อนที่ไม่ต้องการเพิ่มเติม

(2) ใช้ใน jammers MIMO (หลายอินพุตหลายเอาต์พุต) เพื่อจัดการการกำหนดเส้นทางสัญญาณที่ซับซ้อน

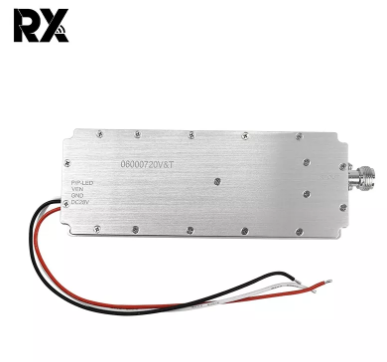

โมดูลเครื่องขยายสัญญาณแหล่งกำเนิดดิจิตอล GaN 100W พร้อมการป้องกันแบบวงกลม

เหตุใดเครื่องหมุนเวียนจึงมีความสำคัญ?

หากไม่มีเครื่องหมุนเวียน jammers จะประสบปัญหาต่อไปนี้:

❌สัญญาณตอบรับรบกวนการส่งสัญญาณ

❌ แอมพลิฟายเออร์ไหม้เนื่องจากพลังงานสะท้อน

❌ การสูญเสียพลังงานทำให้ระยะการติดขัดลดลง

ตัวอย่าง: ในโดรนแจมเมอร์ 10 แชนเนล ระบบหมุนเวียนจะทำให้แต่ละแชนเนลทำงานแยกจากกันโดยไม่มีสัญญาณรบกวน ซึ่งช่วยเพิ่มความน่าเชื่อถือสำหรับการป้องกันทางทหารหรือโครงสร้างพื้นฐานที่สำคัญ

เพื่อประสิทธิภาพที่ดีที่สุด เครื่องหมุนเวียนใน jammer ควรมี:

✔ ฉนวนสูง (>20 เดซิเบล)

✔ VSWR ต่ำ (<1.5:1)

✔ เสถียรภาพทางความร้อน (สำหรับการใช้งานกลางแจ้ง)
