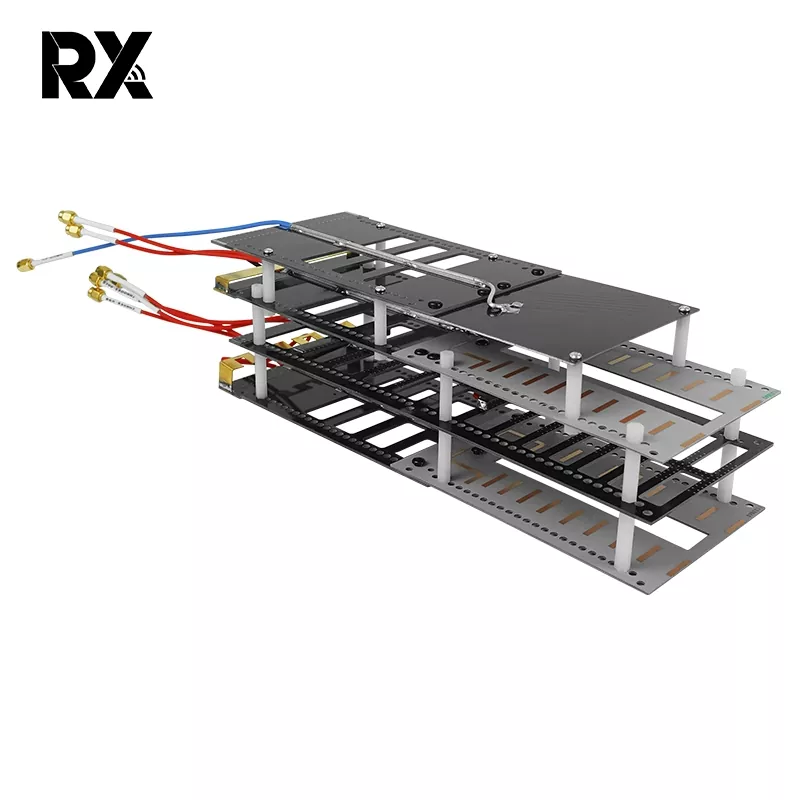

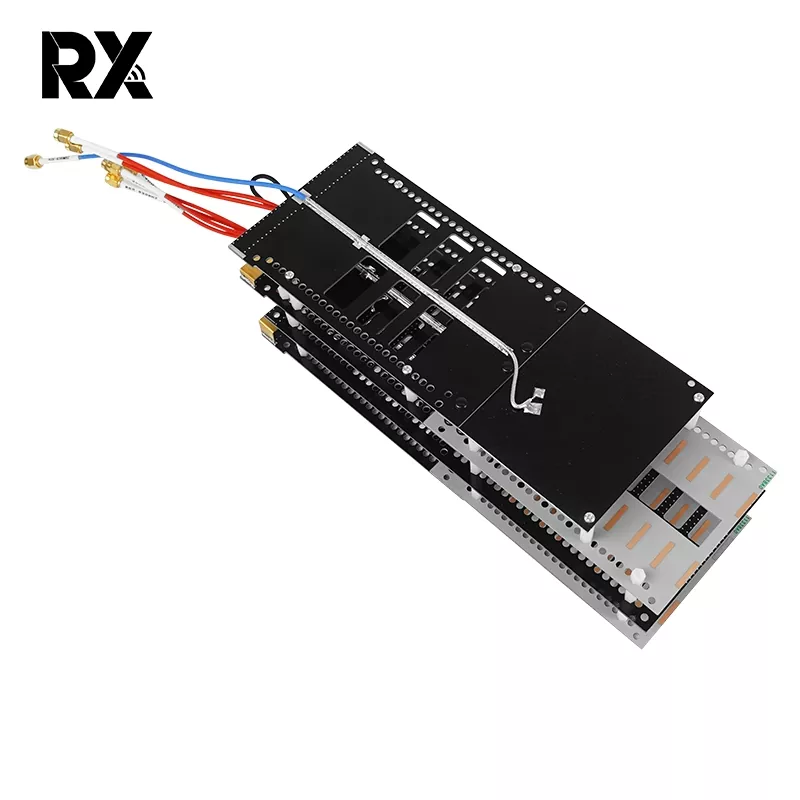

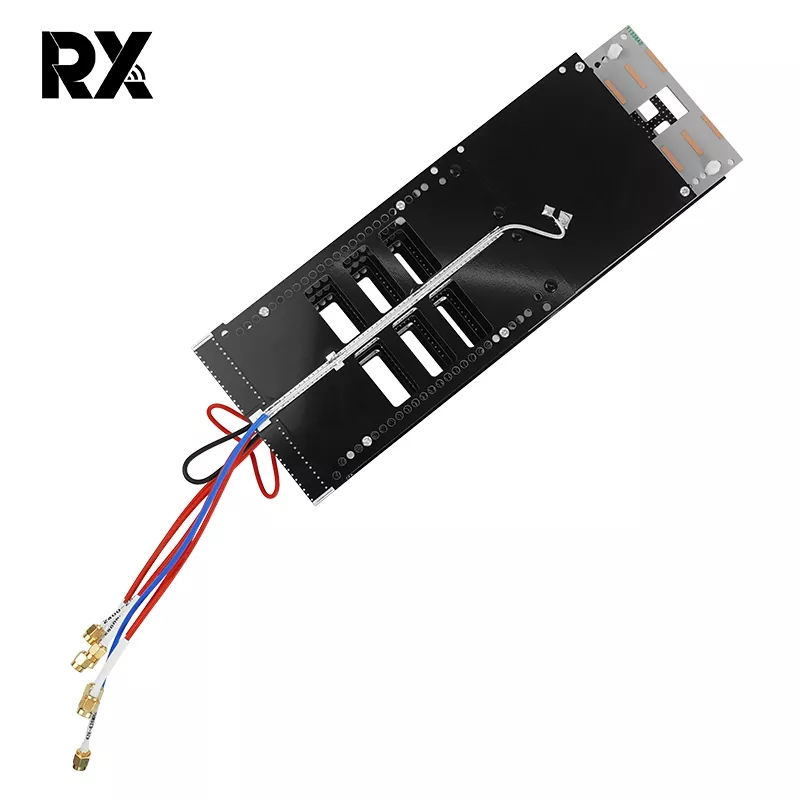

เสาอากาศ PCB แบบรวมกำลังสูง 7 แบนด์

เสาอากาศ PCB แบบรวม 7 แบนด์กำลังสูงเป็นเสาอากาศนวัตกรรมที่ผสมผสานเทคโนโลยีขั้นสูงเข้ากับประสิทธิภาพที่เหนือกว่าโดยบริษัท TeXin โดยผสานรวมย่านความถี่การสื่อสารที่แตกต่างกัน 7 แถบไว้บนบอร์ด PCB เดียว ทำให้เกิดการสื่อสารแบบหลายย่านความถี่ที่มีประสิทธิภาพ และด้วยคุณลักษณะที่ได้รับสูง ทำให้สามารถให้การสนับสนุนสัญญาณที่เสถียรและมีประสิทธิภาพสำหรับอุปกรณ์สื่อสารไร้สายต่างๆ

ส่งคำถาม

รายละเอียดสินค้า

กระบวนการผลิตเสาอากาศ PCB แบบรวม 7 แบนด์ที่มีอัตราขยายสูงนั้นค่อนข้างสมบูรณ์หลังจากการทดสอบและตรวจสอบคุณภาพอย่างเข้มงวดด้วยความน่าเชื่อถือและความเสถียรสูง ในสภาพแวดล้อมที่ซับซ้อนที่หลากหลาย เช่น อุณหภูมิสูง อุณหภูมิต่ำ ความชื้น ฯลฯ สามารถรักษาประสิทธิภาพการทำงานที่ดี เพื่อให้มั่นใจถึงความต่อเนื่องและเสถียรภาพของการสื่อสาร

นอกจากนี้ เสาอากาศ PCB แบบรวมความถี่สูง 7 แบนด์ยังสามารถรองรับคลื่นความถี่การสื่อสารที่แตกต่างกันเจ็ดคลื่นที่มีความครอบคลุมกว้าง ซึ่งรวมถึงแต่ไม่จำกัดเฉพาะคลื่นความถี่การสื่อสารเคลื่อนที่ที่ใช้กันทั่วไป (เช่น 2G, 3G, 4G, 5G) รวมถึงส่วนหนึ่งของ IoT และ คลื่นความถี่เครือข่ายส่วนตัว

เสาอากาศ PCB แบบรวมกำลังสูง 7 แบนด์ตามข้อกำหนด

พารามิเตอร์ประสิทธิภาพ
พิมพ์	ความถี่ (กำหนดเอง)	ได้รับ	VSWR	แนวนอน ความกว้างของลำแสง	แนวตั้ง ความกว้างของลำแสง

433MHz	428-438 เมกะเฮิรตซ์	1 เดซิเบล	≤1.5	75-90°	68-80°
900MHz	803-930 เมกะเฮิรตซ์	5 เดซิเบล		72-88°	57-74°
1.2G	1160-1280 เมกะเฮิรตซ์	8 เดซิเบล		62-75°	55-68°
1.4/1.5/1.6G	1160-1620 เมกะเฮิรตซ์	8 เดซิเบล		55-75°	52-68°
2.4G	2400-2500 เมกะเฮิรตซ์	16 เดซิเบล		48-58°	27-38°
5.2G	5100-5350 เมกะเฮิรตซ์	17 เดซิเบล		35-45°	27-38°
5.8G	5700-5900 เมกะเฮิรตซ์	17 เดซิเบล		35-45°	27-38°

อัตราส่วนหน้า-หลัง		≥18 เดซิเบล
ความต้านทานอินพุต		50Ω
อินพุตสูงสุด		50W
ประเภทขั้วต่ออินพุต		086 สาย 7 ชิ้น*SMS-J

พารามิเตอร์ทางกล
ขนาด (LWH)		28497.560มม
น้ำหนักเสาอากาศ (กก.)		0.35กก
ความชื้นในการทำงาน(％)		10%-95%
สีพื้นผิว		สีดำและสีเทา
อุณหภูมิในการทำงาน(oC)		-40~65 องศา
