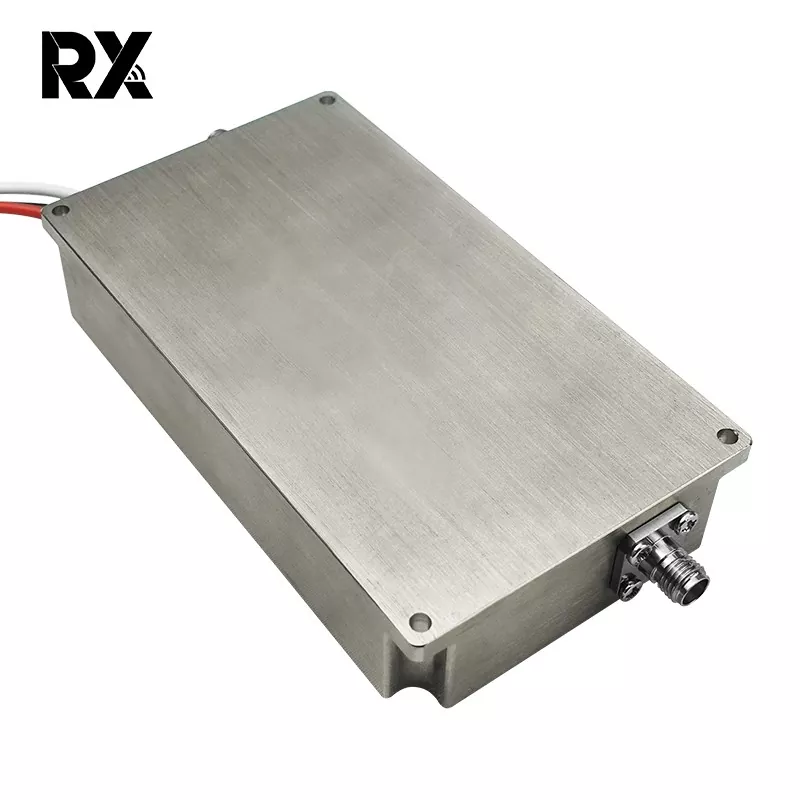

เพาเวอร์แอมป์อัลตร้าไวด์แบนด์ 20W 500-7300MHz

เลขที่

คำอธิบาย

เครื่องหมาย

นาที

ประเภท

สูงสุด

หน่วย

หมายเหตุ

1.

ความถี่ในการทำงาน

บีดับเบิลยู

500

7300

เมกะเฮิรตซ์

2.

กำลังไฟฟ้าเข้า

เข็มหมุด

0

เดซิเบลเมตร

3.

กำลังขับ CW

ส.ส

42.5

43

44

เดซิเบลเมตร

คลื่นต่อเนื่อง

4.

เพิ่มพลัง

กพ

43

เดซิเบลเมตร

@ พิน=0 dBm

5.

ความเรียบของการรับพลังงาน

△จีพี

±1.5

เดซิเบล

@ พิน=0 dBm

6.

การสูญเสียผลตอบแทนการป้อนข้อมูล

ส11

-15

เดซิเบล

7.

แรงดันไฟฟ้าที่ใช้งาน

วีดีซี

24

30

36

V

8.

การบริโภคในปัจจุบัน

A

2

3

A

@ หน้ามุ่ย=10~15W

9.

อินพุตตัวเชื่อมต่อ RF

SMA หญิง

10.

เอาต์พุตตัวเชื่อมต่อ RF

SMA หญิง

11.

น้ำหนัก

0.278

0.3

กก

12.

ยาว*กว้าง*สูง

105*60*20

มม

13.

กำลังไฟฟ้าเข้าสูงสุด

พินแม็กซ์

≤10

เดซิเบลเมตร

14.

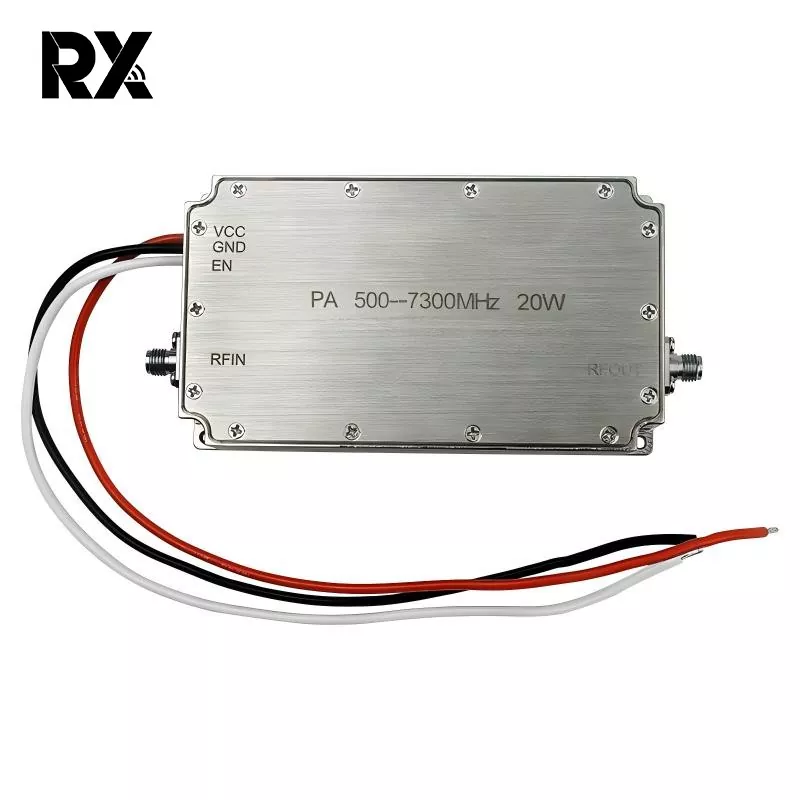

คำจำกัดความของอินเทอร์เฟซ

วีดีดี

A1

24Vdc

จีเอ็นดี

A2

พื้น

เปิดใช้งาน

1

5V~Vdd:เปิด

0V:ปิด

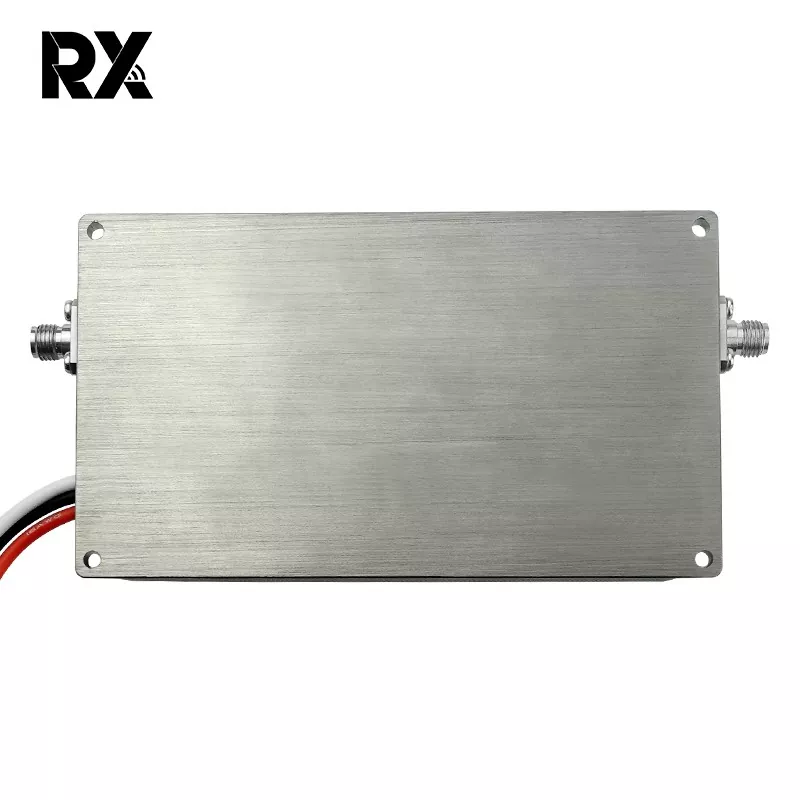

มิติโดยรวม

บันทึก:

1、 ขนาดโดยรวมมีไว้เพื่อการอ้างอิงเท่านั้น

2、 ขนาดสามารถเพิ่มหรือลดได้อย่างเหมาะสมตามความต้องการของลูกค้า

3、 ตำแหน่งของอินเทอร์เฟซอินพุต อินเทอร์เฟซเอาต์พุต และอินเทอร์เฟซแหล่งจ่ายไฟสามารถเปลี่ยนแปลงได้ตามความต้องการที่แท้จริงของลูกค้า

มิติโดยรวม

ความถี่

ป้อนข้อมูล

24V

30V

36V

(เมกะเฮิรตซ์)

(เดซิเบลเมตร)

หน้ามุ่ย(dBm)

ฉัน(ก)

η(%)

หน้ามุ่ย(dBm)

ฉัน(ก)

η(%)

หน้ามุ่ย(dBm)

ฉัน(ก)

η(%)

500

0

39.8

1.37

29.04%

41.39

1.58

29.06%

42.6

1.74

34.86%

600

0

40.9

1.3

39.43%

42.65

1.52

40.37%

43.95

1.78

46.50%

700

0

40.99

1.33

39.35%

42.89

1.55

41.84%

44.1

1.85

46.31%

800

0

41.3

1.4

40.15%

43.23

1.62

43.29%

44.7

1.79

54.96%

900

0

41.4

1.5

38.34%

43.35

1.71

42.16%

44.85

1.91

53.31%

1000

0

41.4

1.52

37.84%

43.38

1.74

41.72%

44.87

1.94

52.73%

1100

0

41.8

1.62

38.93%

43.67

1.84

42.18%

45

2.02

52.18%

1200

0

41.88

171

0.38%

43.6

1.92

39.77%

44.75

2.07

48.07%

1300

0

41.8

1.75

36.04%

43.52

1.98

37.86%

44.66

2.136

45.63%

1400

0

41.76

1.69

36.97%

43.43

1.9

38.65%

44.63

2.059

47.01%

1500

0

41.65

1.66

36.70%

43.23

1.85

37.91%

44.31

1.97

45.65%

1600

0

42

1.71

38.62%

43.61

1.92

39.86%

44.6

2.038

47.17%

1700

0

41.88

1.73

37.13%

43.45

1.95

37.83%

44.4

2.06

44.57%

1800

0

41.75

1.73

36.04%

43.34

1.98

36.33%

44.33

2.1

43.02%

1900

0

42

1.74

37.95%

43.57

1.95

38.89%

44.6

2.1

45.78%

2000

0

42.3

1.81

39.09%

43.96

2.06

40.27%

44.89

2.26

45.47%

2100

0

42.4

1.83

39.57%

44

2.11

39.68%

44.93

2.33

44.52%

2200

0

42.3

1.78

39.75%

43.84

2

40.35%

44.82

2.24

45.15%

2300

0

42.4

1.88

38.52%

43.96

2.02

41.07%

44.88

2.22

46.19%

2400

0

42.4

2

36.20%

44

2.16

38.76%

44.69

2.39

41.07%

2500

0

42.4

2.12

34.15%

43.9

2.38

34.38%

44.56

2.7

35.28%

2600

0

42.2

2.15

32.16%

43.6

2.39

31.95%

44.1

3

28.56%

2700

0

42.3

2.15

32.91%

43.94

2.72

30.36%

44.7

3.16

31.13%

2800

0

42.2

2.04

33.90%

43.96

2.55

32.53%

44.83

2.96

34.24%

2900

0

41.9

1.99

32.43%

43.71

2.39

32.77%

44.68

2.7

36.27%

3000

0

42.2

1.94

35.64%

43.97

2.25

36.96%

45.11

2.46

43.95%

3100

0

41.85

1.97

32.38%

43.66

2.17

35.68%

44.68

2.29

42.76%

3200

0

41.95

2

32.64%

43.7

2.3

33.97%

44.81

2.24

45.04%

3300

0

41.88

2.15

29.88%

43.58

2.38

31.94%

44.66

2.2

44.31%

3400

0

41.74

2.18

28.53%

43.54

2.42

31.12%

44.64

2.3

42.18%

3500

0

41.42

2

28.89%

43.28

2.43

29.19%

44.34

2.44

37.11%

3600

0

41.22

2

27.59%

43.17

2.44

28.35%

44.31

2.52

35.68%

3700

0

40.92

2

25.75%

42.88

2.34

27.65%

44

2.62

31.96%

3800

0

40.79

2.17

23.03%

42.51

2.43

24.45%

43.63

2.52

30.51%

3900

0

41.15

2.15

25.26%

42.8

2.43

26.14%

43.84

2.52

32.02%

4000

0

41.58

2.09

28.68%

43.1

2.41

28.24%

44.11

2.59

33.16%

4100

0

41.72

2.04

30.35%

43.52

2.39

31.37%

44.1

2.59

33.08%

4200

0

41.8

1.88

33.55%

43.22

2.22

31.52%

44.1

2.57

33.34%

4300

0

42.13

1.92

35.44%

43.59

2.21

34.47%

44.4

2.58

35.58%

4400

0

41.87

1.97

32.53%

43.38

2.2

33.00%

44.26

2.45

36.28%

4500

0

41.73

2

31.03%

43.31

2.19

32.62%

44.2

2.47

35.50%

4600

0

40.96

2

25.99%

42.77

2.18

28.93%

43.73

2.48

31.73%

4700

0

40.49

2.01

23.21%

42.3

2.1

26.96%

43.35

2.43

29.67%

4800

0

41.18

1.98

27.61%

42.9

2.14

30.37%

44.1

2.36

36.31%

4900

0

40.46

2

23.16%

42.23

2.15

25.91%

43.4

2.22

32.85%

5000

0

40.91

2

25.69%

42.6

2.13

28.48%

43.83

2.25

35.78%

5100

0

40.64

2.14

22.56%

42.3

2.25

25.16%

43.52

2.23

33.62%

5200

0

40.78

2.25

22.16%

42.44

2.42

24.16%

43.63

2.35

32.72%

5300

0

40.91

2.21

23.25%

42.52

2.41

24.71%

43.65

2.52

30.65%

5400

0

40.92

2.32

22.20%

42.57

2.54

23.72%

43.64

2.52

30.58%

5500

0

41.28

2.32

24.12%

42.91

2.53

25.75%

43.87

2.64

30.78%

5600

0

41.31

2.32

24.28%

43

2.52

26.39%

44.04

2.62

32.25%

5700

0

41.51

2.34

25.21%

43.28

2.55

27.82%

44.27

2.64

33.75%

5800

0

41.62

2.35

25.75%

43.3

2.57

27.73%

44.26

2.67

33.29%

5900

0

41.13

2.32

23.30%

42.9

2.49

26.10%

43.92

2.58

31.86%

6000

0

41.27

2.33

23.96%

43

2.5

26.60%

43.03

2.57

26.06%

6100

0

41.11

2.35

22.89%

42.78

2.51

25.19%

43.75

2.58

30.64%

6200

0

40.64

2.28

21.18%

42.23

2.45

22.74%

43.14

2.49

27.59%

6300

0

41.15

2.24

24.24%

42.71

2.41

25.81%

43.54

2.46

30.62%

6400

0

41.06

2.2

24.17%

42.71

2.38

26.14%

43.33

2.46

29.17%

6500

0

40.67

2.18

22.30%

42.27

2.34

24.02%

43.11

2.43

28.07%

6600

0

40.67

2.2

22.10%

42.29

2.37

23.83%

43.17

2.49

27.78%

6700

0

40.62

2.18

22.05%

42.33

2.35

24.26%

43.19

2.49

27.90%

6800

0

40.95

2.2

23.57%

42.47

2.37

24.84%

43.36

2.521

28.66%

6900

0

40.66

2.15

22.56%

42.28

2.35

23.98%

43.18

2.53

27.40%

7000

0

41.28

2.12

26.39%

42.91

2.34

27.84%

43.75

2.51

31.49%

7100

0

40.73

2.04

24.16%

42.34

2.27

25.17%

43.42

2.45

29.90%

7200

0

41.15

1.98

27.42%

42.85

2.52

25.50%

43.92

2.39

34.39%

7300

0

41

1.88

27.90%

42.74

2.12

29.55%

43.68

2.31

33.67%
