รายละเอียดสินค้า

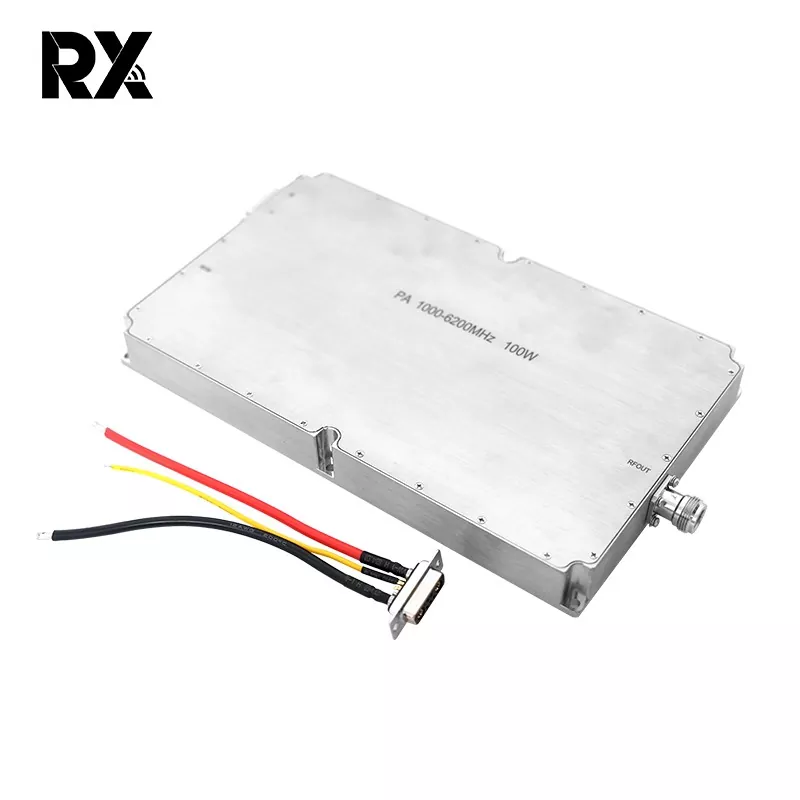

โมดูลเครื่องขยายสัญญาณเสียง RF บรอดแบนด์ขนาด 1000-6000MHz นี้เป็นโมดูลเครื่องขยายสัญญาณเสียงความถี่กว้างขนาด 100W ประสิทธิภาพสูงที่ทำงานในช่วงความถี่กว้างตั้งแต่ 1000MHz ถึง 6000MHz ออกแบบด้วยวงจรไมโครเวฟขั้นสูงและส่วนประกอบเซมิคอนดักเตอร์คุณภาพสูง ได้รับการออกแบบมาเพื่อการใช้งานระดับมืออาชีพที่ต้องการพลังงาน แบนด์วิดท์ และความเสถียรที่ยอดเยี่ยม มีการใช้กันอย่างแพร่หลายในด้านที่สำคัญ เช่น โครงสร้างพื้นฐานการสื่อสารสมัยใหม่ ระบบตรวจจับเรดาร์ และการป้องกันโดรน (มาตรการรับมือ FPV) ซึ่งทำหน้าที่เป็นองค์ประกอบหลักในการเพิ่มความครอบคลุมของสัญญาณ ขยายช่วงของระบบ และปรับปรุงความสามารถในการป้องกันการรบกวน

เลขที่	คำอธิบาย	เครื่องหมาย	นาที	ประเภท		สูงสุด	หน่วย	หมายเหตุ
1.	ความถี่ในการทำงาน	บีดับเบิลยู	1000			6200	เมกะเฮิรตซ์
2.	กำลังไฟฟ้าเข้า	เข็มหมุด		2			เดซิเบลเมตร
3.	กำลังขับ CW	ส.ส	50.5	51		52.5	เดซิเบลเมตร	คลื่นต่อเนื่อง
4.	เพิ่มพลัง	กพ	48.5	49		50.5	เดซิเบลเมตร	@ พิน=2 dBm
5.	ความเรียบของการรับพลังงาน	△จีพี		±1.5			เดซิเบล	@ พิน=2 dBm
6.	การสูญเสียผลตอบแทนการป้อนข้อมูล	ส11		-15			เดซิเบล
7.	แรงดันไฟฟ้าที่ใช้งาน	วีดีซี	28	28		32	V
8.	การบริโภคในปัจจุบัน	A		17		21.5	A	@ หน้ามุ่ย=110~180W
9.	อินพุตตัวเชื่อมต่อ RF		SMA หญิง
10.	เอาต์พุตตัวเชื่อมต่อ RF		เอ็น, เพศหญิง
11.	น้ำหนัก			1.9		2	กก
12.	ยาวกว้างสูง		25015025			มม
13.	กำลังไฟฟ้าเข้าสูงสุด	พินแม็กซ์	≤10			เดซิเบลเมตร
14.	คำจำกัดความของอินเทอร์เฟซ (7W2 ตัวเมีย)	วีดีดี	A1		28Vdc
		จีเอ็นดี	A2		พื้น
		การป้องกันกระแสเกิน	2		การทำงานปกติ: 0V ป้องกันกระแสเกิน:+5V			ป้องกันกระแสเกิน@25A
		การป้องกันอุณหภูมิเกิน	2		การทำงานปกติ: 0V การป้องกันอุณหภูมิเกิน:+5V			อุณหภูมิสูงเกินไป
		เปิดใช้งาน	3		5V~Vdd:เปิด 0V:ปิด			การป้องกันที่ 100 ℃
		จีเอ็นดี	4		พื้น
		สถานะ	5		การทำงานปกติ: 0V การป้องกันสถานะ:+5V
	มิติโดยรวม	บันทึก: 1、 ขนาดโดยรวมมีไว้เพื่อการอ้างอิงเท่านั้น 2、 ขนาดสามารถเพิ่มหรือลดได้อย่างเหมาะสมตามความต้องการของลูกค้า 3、 ตำแหน่งของอินเทอร์เฟซอินพุต อินเทอร์เฟซเอาต์พุต และอินเทอร์เฟซแหล่งจ่ายไฟสามารถเปลี่ยนแปลงได้ตามความต้องการที่แท้จริงของลูกค้า

ในฐานะโซลูชันไวด์แบนด์ที่แท้จริง ค่านิยมหลักของโมดูลเครื่องขยายสัญญาณเสียง RF บรอดแบนด์ 100W อยู่ที่ความสามารถในการปรับตัวความถี่ที่โดดเด่นและความสามารถในการส่งออกพลังงานที่แข็งแกร่ง แทนที่จะได้รับการปรับให้เหมาะสมสำหรับความถี่คงที่เพียงความถี่เดียว กลับให้ประสิทธิภาพการขยายสัญญาณที่เสถียรและเชื่อถือได้ทั่วทั้งแบนด์วิธที่ระบุทั้งหมด ทำให้เป็นตัวเลือกที่เหมาะสมที่สุดสำหรับระบบมัลติแบนด์ แอปพลิเคชันการข้ามความถี่ และสถานการณ์การทดสอบ R&D นอกจากนี้เรายังสนับสนุนการปรับแต่งย่านความถี่ที่ปรับให้เหมาะกับความต้องการเฉพาะของลูกค้า โดยนำเสนอการปรับเปลี่ยนทางเทคนิคที่ยืดหยุ่น

โดยสรุป โมดูลเครื่องขยายสัญญาณเสียงย่านความถี่กว้าง 100W นี้โดดเด่นด้วยคุณสมบัติหลักสี่ประการ ได้แก่ แบนด์วิดท์กว้าง กำลังสูง ความน่าเชื่อถือสูง และความสามารถในการปรับแต่งได้ โดยมอบโซลูชันการขยายกำลังหลักที่ทรงพลัง ยืดหยุ่น และเสถียรสำหรับการใช้งาน RF ที่ซับซ้อนและเป็นมืออาชีพ
